目前,緩蝕劑加注量主要依賴人工調節加藥泵來實現,管理較為粗放,無法根據腐蝕速率的變化實時調整加注量。腐蝕速率監測周期為每季度一次,導致緩蝕劑濃度的調整滯后,無法通過PID反饋或神經網絡算法實時優化緩蝕劑加注量。為了解決這一問題,開展腐蝕監測與智能加注技術可以實現靈活的緩蝕劑在線實時調整,從而實現精準加注。
1、項目?jī)?nèi)容及目的:
1)研究油田注水管道腐蝕速率變化趨勢,提供在線腐蝕監測方案,為調整緩蝕劑加注工藝提供依據;
2)基于腐蝕監測與PID參數反饋控制緩蝕劑加注量,建立一套閉環控制策略的緩蝕劑智能加注管理系統,根據實時腐蝕速率智能調整加藥泵濃度。
2、主要監測數據及功能:
1)采用電阻探針技術監測進出水管道的腐蝕速率,利用高速STM 32位 ARM單片機、高速D/A和A/D轉換器和高輸入阻抗模擬電路,設計了基于太陽能電池供電的、適于現場應用的電阻探針腐蝕監測裝置,采集現場管道金屬的腐蝕速率、已腐蝕量;
2)設定腐蝕速率控制量為0.076mm/a,通過PID控制算法,將反饋量依次通過PLC控制器、變頻器來驅動緩蝕劑加藥泵,從而控制緩蝕劑的加注量,使現場管網的腐蝕速率保持在一定安全范圍內,這樣當水質惡化導致管線腐蝕速率上升時,該反饋控制系統可自動加大緩蝕劑注入量;當腐蝕速率較低時,可以減少緩蝕劑的加注量或停止加注。
3、設備、探頭及數據傳輸方式

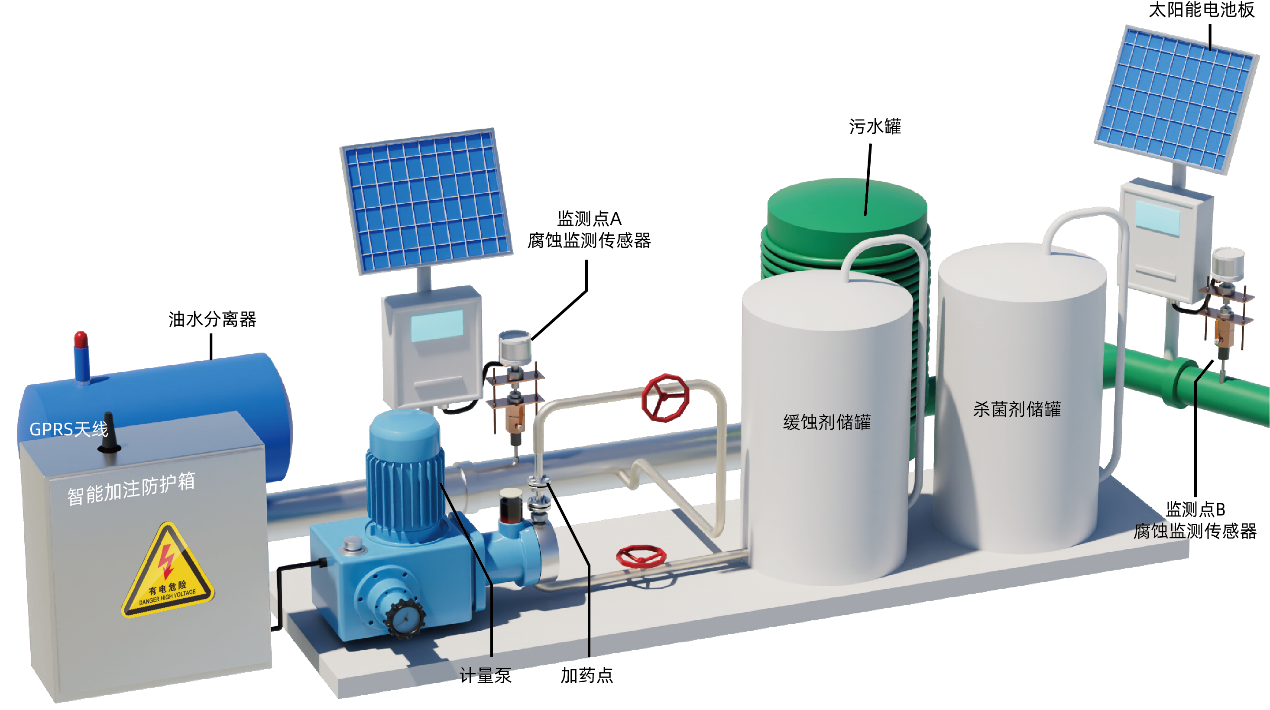

采用設備:CST400C電阻探針腐蝕監測儀、緩蝕劑智能加注控制柜、CST610無線數據收發器
采用探頭:CP-41電阻探針

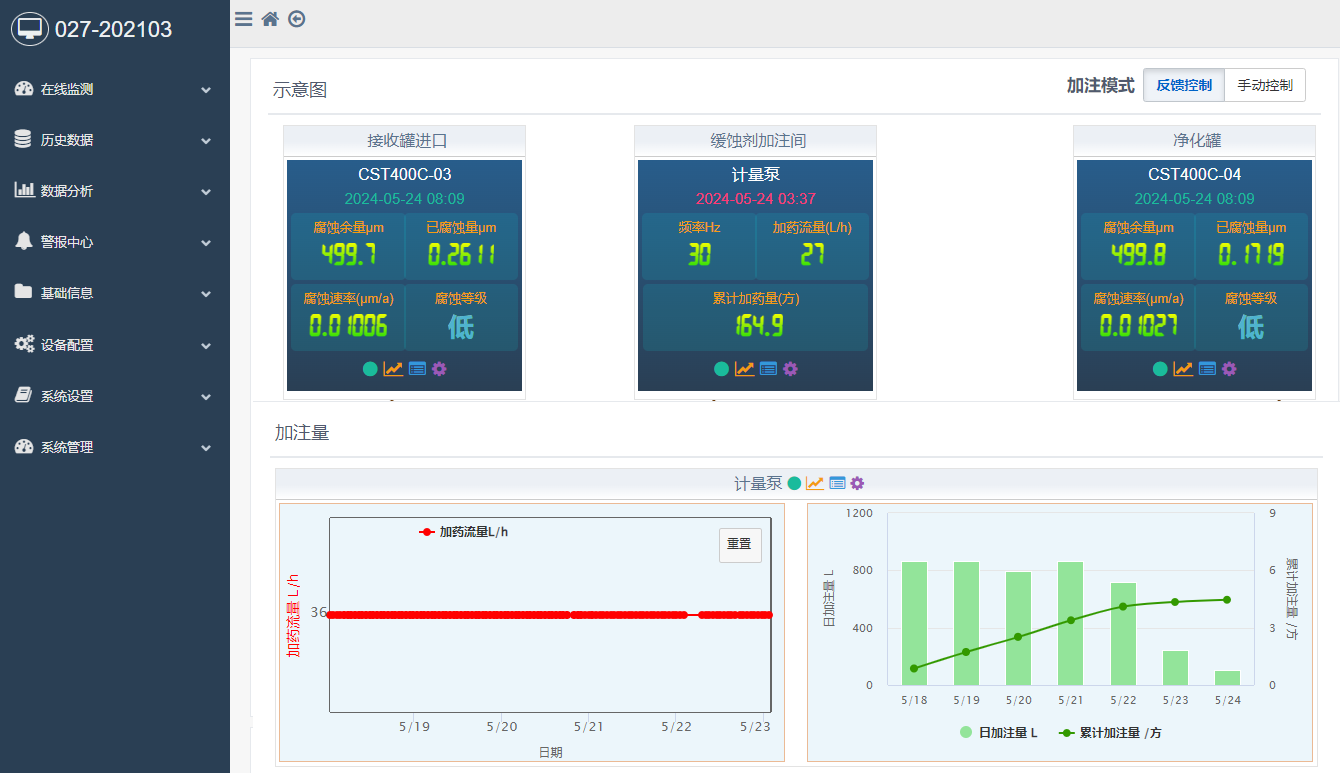

數據傳輸方式:無線數據傳輸、腐蝕監測數據管理平臺
